三次元旋振篩

時間：2022-07-18 18:34 來源：多而夫振動設備作者：小馬

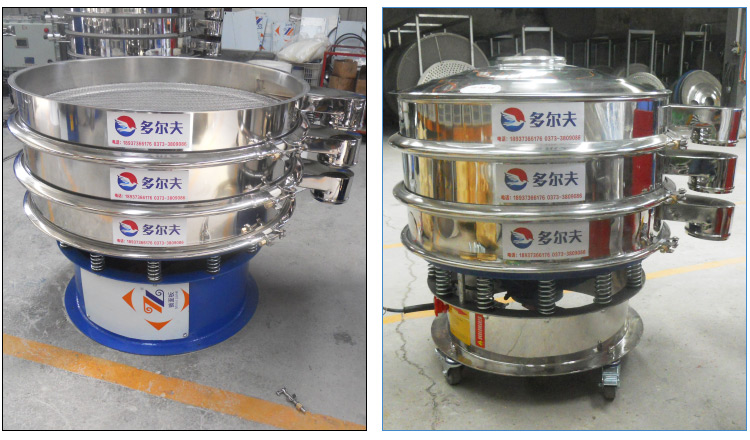

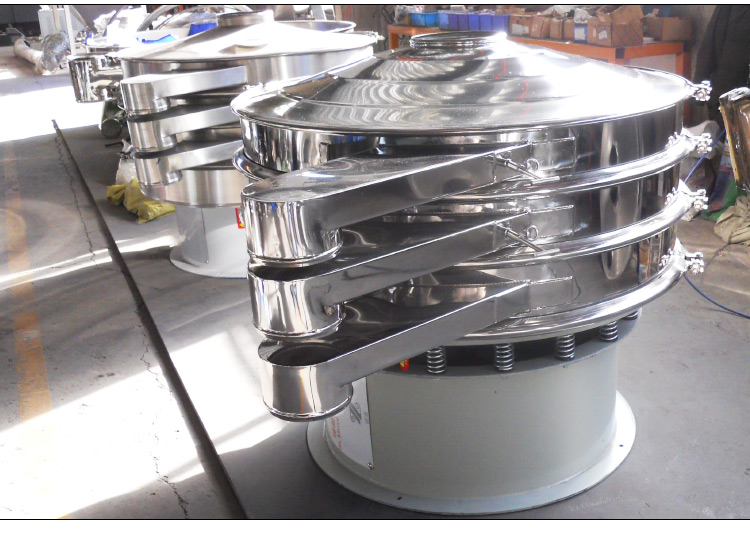

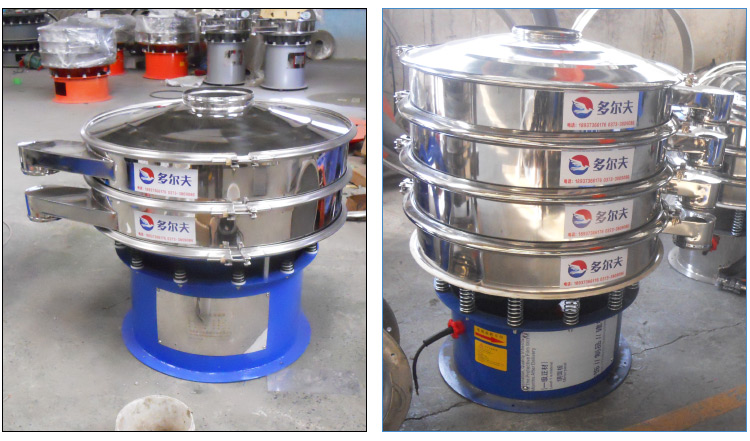

三次元旋振篩介紹：

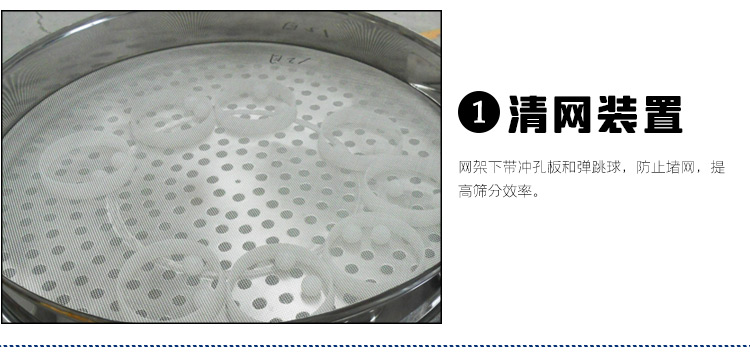

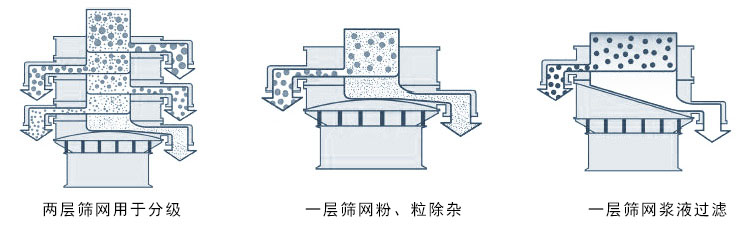

三次元旋振篩又叫做旋振篩、篩分機、分級篩、振動篩等，是一種效率高、精度大、換網方便、操作簡單、耗能小的篩分設備。三次元旋振篩有多種網架，如子母網、單網雙箍網架、膠粘網架等。需按照不同的物料選用不同的網架。如一般篩選粉體物料使用子母網網架，子母網網架加沖孔板可防止堵網，提高篩分效率，而且可延長篩網使用壽命。對液體、漿液類物料進行除雜過濾的話一般選用單網雙箍網架。三次元旋振篩全封閉結構，設計巧妙。篩選粉體時粉末不往外飛揚，過濾液體時不會泄露。三次元旋振篩大大提高了篩選的效率，為企業節約人力、物料，在食品、醫藥、化工、冶金、建筑等行業都有廣泛的應用。

三次元旋振篩工作原理：

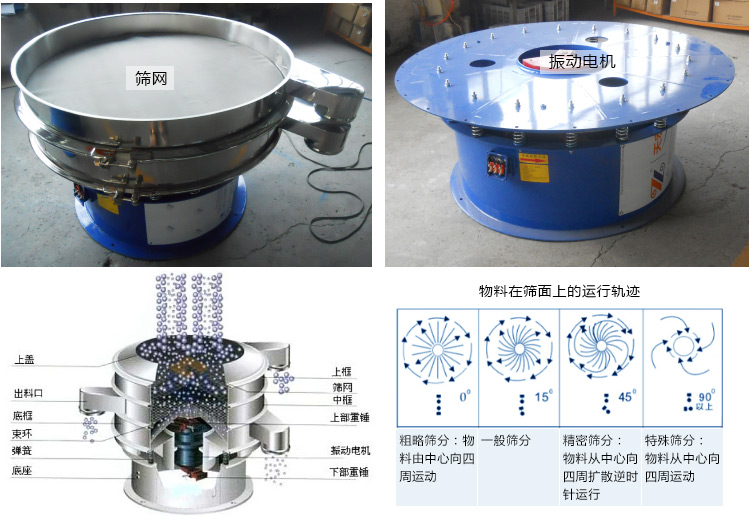

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變?yōu)樗?、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。三次元旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

三次元旋振篩啟動后，其動力裝置即振動電機上下兩端不同相位的偏心塊、由于高速放置作用而產生一復合慣性力，該慣性力強迫篩機振動體作復旋運動，篩框在振動力的作用下連續作往復運動，進地而帶動篩面作周期性振動，從而使篩面上的物料隨篩箱一同作定向踴躍式運動，其間，小于篩面孔徑的物料通過篩孔落到下層，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩分工作。三次元旋振篩振動體的運動軌跡為一復雜的空間三維曲線，此曲線在水平面上的投影為圓形，在兩垂直面上的投影為兩相同的橢圓。實際運用中，通過調整振動電機上下兩端偏心塊的相對相位，可以改變篩面上物料的運動軌跡，從而達到不同的篩分作業目的。
